鑫友电动采光排烟天窗，设计依据***建筑标准设计图集09J621-2、04J621-2。

适用范围

　　l 适用于一般工业及民用建筑的屋顶采光、通风、排烟。不适用于高温及有腐蚀性的建筑。

　　l 适用于屋面坡度为2%-10%的建筑。

　　l 适用于基本风压小于等于900Pa的地区。

ApplicationScope

◆    Thegeneral industrial &civil building's roof lighting, ventilation, smokeexhaust.

◆    Theroof slope range of buildings: 2%-10%.

◆    Basicwind pressure: no more than 900Pa.

天窗类型/SkylightType

　　l   三角形天窗/ Triangle Skylight

　　l   一字型天窗/ Linear Skylight

　　l   圆拱型天窗/Arched Skylight

　　l   避风型天窗/Wind Shelter Skylight

　　l   侧开型天窗/Side Open Skylight

　　l   三角型和一字型电动采光排烟窗适用于平时采光为主，必要时开启的建筑。其***大开启角度为60°和90°。

　　l   避风型电动采光排烟天窗适用于任何天气都要通风、排烟的建筑，可避免出现飘雨、飘雪的现象，***大开启角度为30°。

　　l   圆拱型电动采光排烟天窗适用于经常开启通风的建筑，其***大开启角度为45°。

　　l   侧开型电动采光排烟天窗适用于一般通风量要求的6米柱距纵向天窗的工业厂房，其***大开启角度为45°。

◆    Triangle Skylight and Linear Skylight areapplied to the buildings, used for mainly lighting, opened if necessary. Themaximum opening angles are 60° and 90°.

◆    WindShelter Skylight isapplied to the buildings, which guarantee ventilation &smoke exhaust in anyweather. The maximum opening angle is 30°.

◆    Arched Skylight is applied to thebuildings, used for mainly ventilation. The maximum opening angle is 45°.

◆    Side Open Skylight is usually appliedto the industry workshop. The maximum opening angle is 45°.

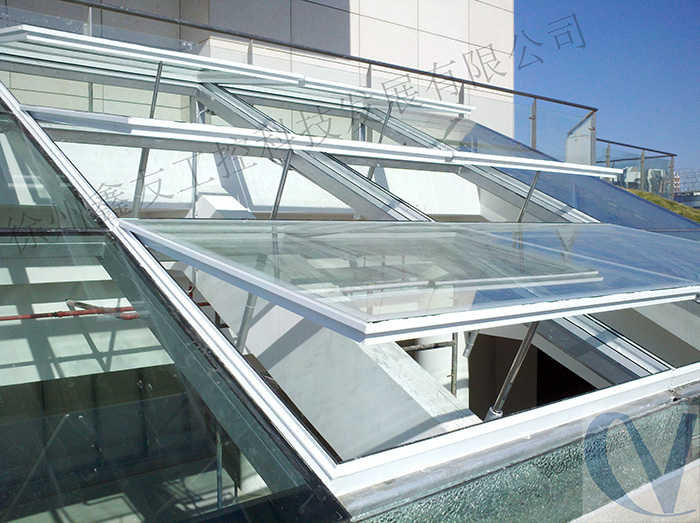

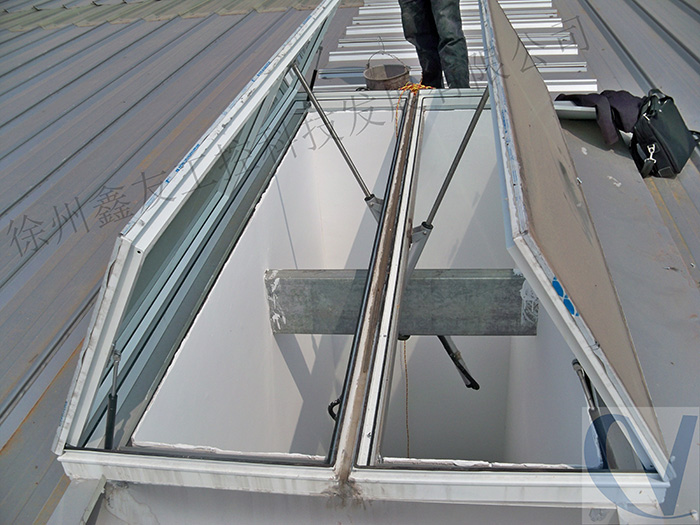

采光排烟天窗应用_侧开型

采光排烟天窗应用_侧开型

采光排烟天窗应用_侧开型

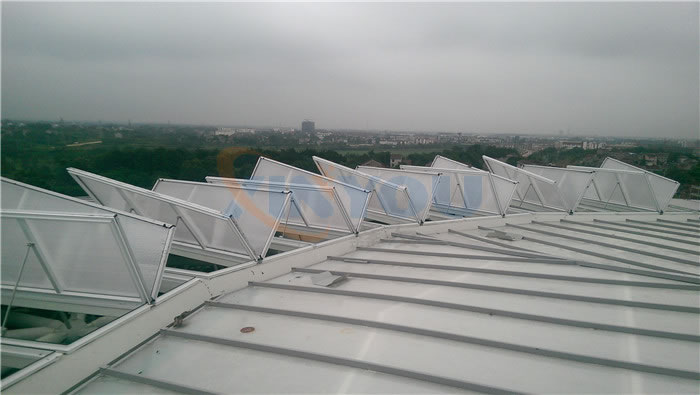

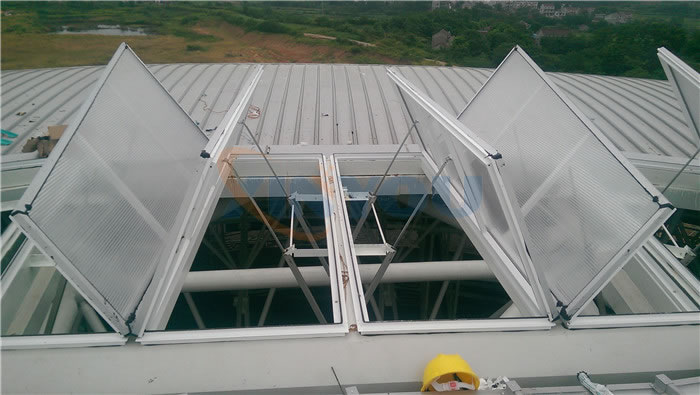

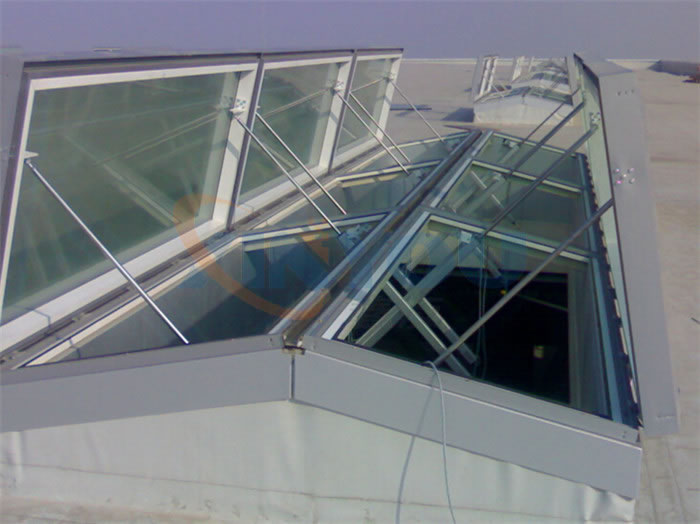

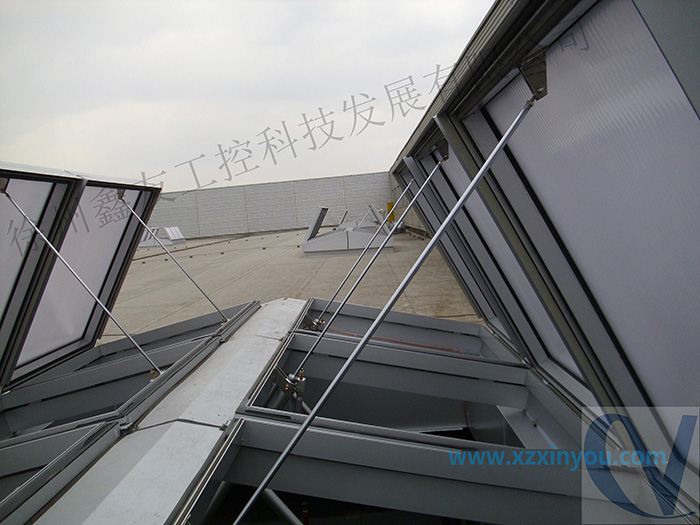

采光排烟天窗应用_三角形

采光排烟天窗应用_三角形

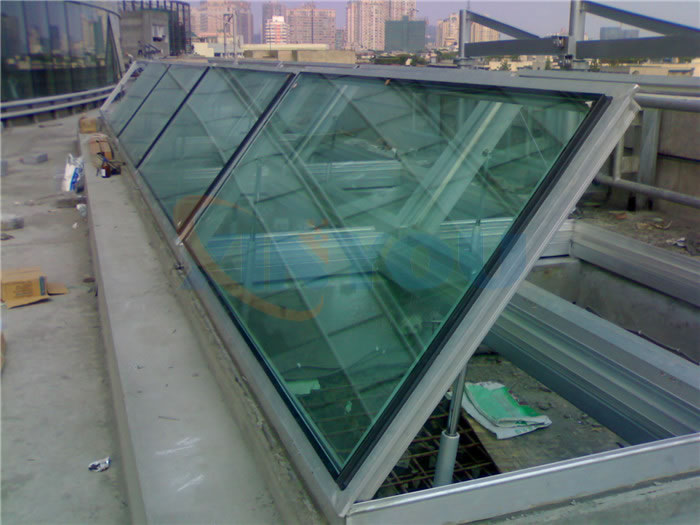

采光排烟天窗应用_一字型

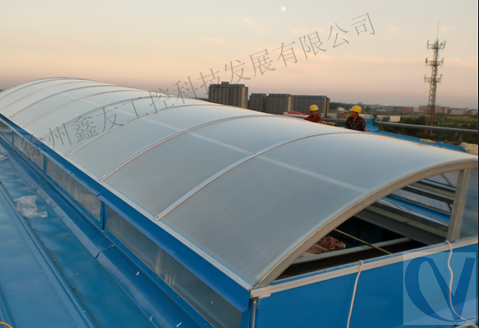

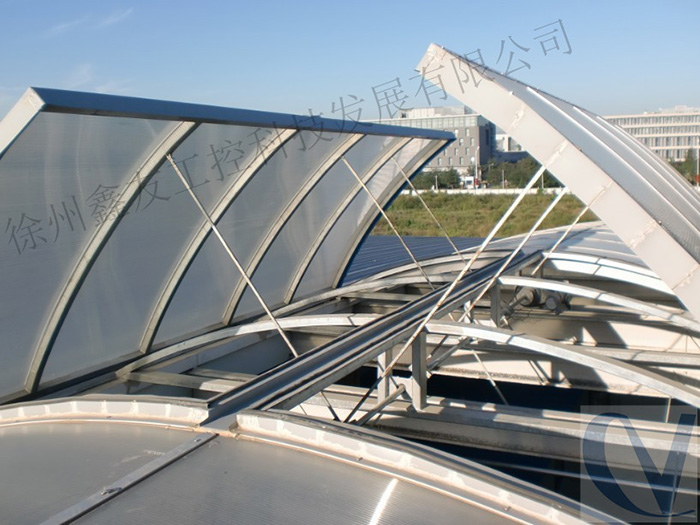

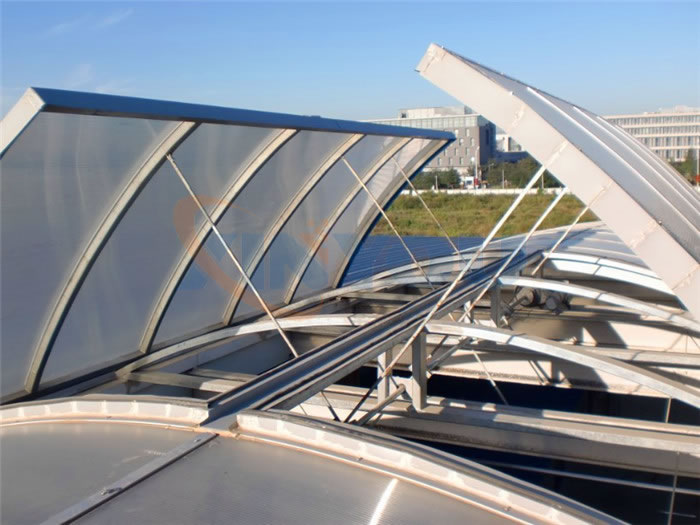

采光排烟天窗应用_圆拱形

采光排烟天窗应用_圆拱形

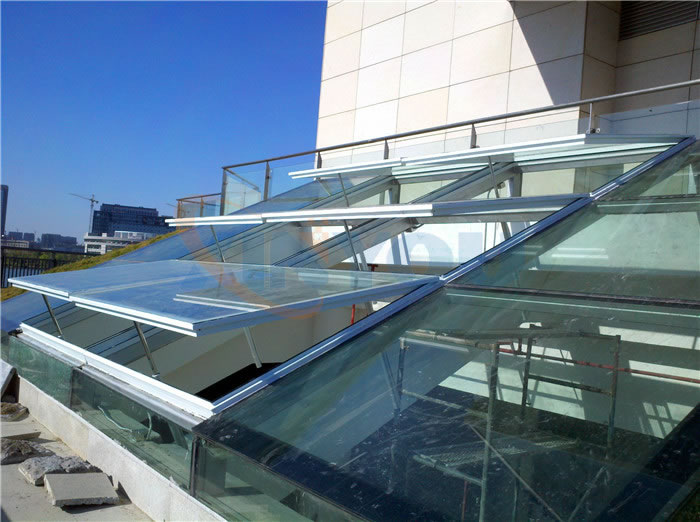

鑫友电动采光排烟天窗实景案例

鑫友电动采光排烟天窗实景案例

鑫友电动采光排烟天窗实景案例
